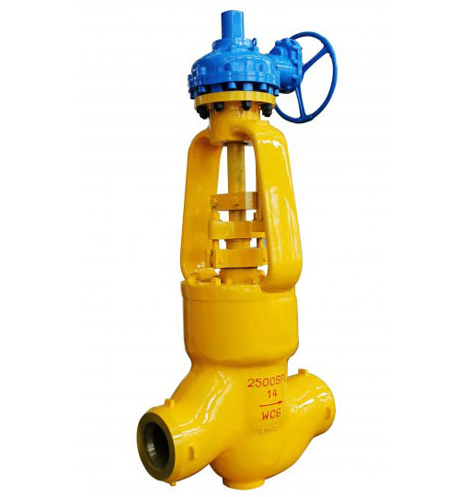

J961Y高温高压电站截止阀适用于公称压力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作温度 ≤540℃( 其中 P(57)170V 工作温度为 570℃) 的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
高温高压电站截止阀 结构特点
1. 产品设计制造按 E101 和 JB/T3595-93 标准的规定，结构合理，性能优良，造型美观。
2. 阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3. 阀瓣、阀座的密封面采用司太立（ stellite ）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
4. 阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5. 阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
7. 电动截止阀配有 DZW 系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。
高温高压电站截止阀 标准规范
设计与制造：E101,JB/T3595-93
压力温度：E101,JB/T3595
结构长度：E101
对焊连接尺寸：GB/T15198.3-95
检验与实验：GB/T13927-92
高温高压电站截止阀 主要性能参数
|
产品型号 |
公称压力 |
试验压力 |
工作压力 |
工作温度(℃) |
适用介质 |
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
|
J961H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J961H/Y-200 |
20 |
30 |
22 |
|
|
|
|
J961H/Y-250 |
25 |
38 |
28 |
|
|
|
|
J961H/Y-320 |
32 |
48 |
36 |
|
|
|
|
J961Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸 汽 |
|
J961Y-P54／140V |
|
38 |
28 |
14 |
|
|
|
J961Y-P54／170V |
|
48 |
36 |
17 |
10 |
|
|
J961Y-P55／100V |
|
38 |
28 |
|
14 |
|
≤555 |
|
J961Y-P55／140V |
|
48 |
36 |
|
17 |
|
|
J961Y-P55／170V |
|
53 |
39 |
|
|
10 |
|
J961Y-P57／100V |
|
48 |
36 |
|
|
14 |
≤570 |
|
J961Y-P57／140V |
|
55 |
40 |
|
|
17 |
|
J961Y-P57／170V |
|
60 |
44 |
|
|
|
主要零件材料
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
|
9J61H型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢化 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
|
J961Y型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢化 |
25 |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
|
J961Y-P54型 |
ZG20CrMolV 12CrlMolV |
12C r1MolV |
20CrMol V
25CrlMolV |
12CrlMolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
|
J961Y-P55型 |
ZG25CrMol V12CrlMolV |
12C r1MolV |
20CrMol V
25CrlMolV |
12C r1MolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
|
J961Y-P57型 |
ZGl5CrMolV 12CrlMolV |
12CrlMolV |
20CrMol V25CrlMolV |
12CrlMolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
|
