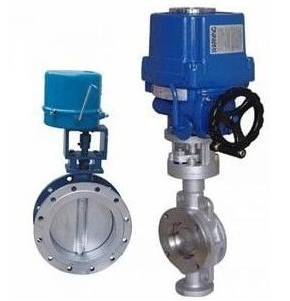

电动调节蝶阀以220V AC电源为动力，接受0~10mA或4~20mA标准信号，驱使阀门开度与此操作信号相对应，达到调节介质压力、流量、温度之目的，结构简单，操作方便。阀板为椭圆斜关结构，泄漏量小。适用于大口径、大流量场合。由于有自清洗作用，所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用，能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小，从而实现工业过程的自动调节和远距离控制。
电动调节蝶阀 主要技术参数
|
公称通径mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2310 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27100 |
34000 |
|
公称压力MPa |
0.1 |
|
允许压差MPa |
0.6 |
0.5 |
0.25 |
0.14 |
0.06 |
0.032 |
0.046 |
0.029 |
0.02 |
0.033 |
0.024 |
0.014 |
0.009 |
0.016 |
0.011 |
0.008 |
|
阀板转角 |
0~70° |
|
流量特性 |
近似等百分比 |
|
阀颈型式 |
普通式（常温型）；热片式（中温型） |
|
介质温度℃ |
铸铁：-20~+200；铸钢：-40~+250（常温型）； -40~+450（中温型） |
|
法兰标准 |
法兰连接：JB81-59 |
注：1. 表列许用压差为阀板70°全开时的值，小于70°使用时，△P为会提高。
2. 如欲高于表列许用压差可选配大一档执行机构。
电动调节蝶阀 性能指标
|
项目 |
指标值 |
项目 |
指标值 |
|
基本误差% |
≤±3.5 |
始终点偏差% |
≤±3.0 |
|
回差% |
≤3.0 |
额定转角偏差% |
≤±3 |
|
死区% |
≤3.0 |
允许泄漏量L/h |
0.5%×阀额定容量 |
电动调节蝶阀 主要零件材料
|
阀体、阀板 |
不锈钢SUS304 |
-250~+550℃ |
|
阀杆 |
不锈钢SUS316L |
|
填料 |
柔性石墨 |
-200~+600℃ |
电动调节蝶阀 主要外形尺寸
|
公称通经(DN) |
主要尺寸 |
法兰尺寸 |
|
L |
L1/L2 |
H |
H1 |
A |
1.0MPa |
1.6MPa |
2.5MPa |
|
硬密封 |
软密封 |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
50 |
108 |
43 |
112 |
63 |
625 |
245 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
46 |
115 |
70 |
625 |
245 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
46 |
120 |
83 |
645 |
245 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
52 |
138 |
105 |
675 |
355 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
56 |
164 |
115 |
715 |
355 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140 |
56 |
175 |
137 |
800 |
355 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
60 |
200 |
164 |
850 |
250 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
68 |
243 |
206 |
925 |
250 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
78 |
250 |
230 |
1035 |
450 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
78 |
280 |
248 |
1070 |
450 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216 |
102 |
305 |
289 |
1190 |
450 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222 |
114 |
350 |
320 |
1250 |
650 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229 |
127 |
380 |
343 |
1290 |
650 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267 |
154 |
445 |
413 |
1455 |
850 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292 |
165 |
480 |
478 |
1585 |
850 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
190 |
530 |
525 |
1700 |
1250 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
203 |
580 |
585 |
1965 |
1250 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
216 |
650 |
640 |
2015 |
1250 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
254 |
760 |
755 |
2250 |
1250 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 | |
