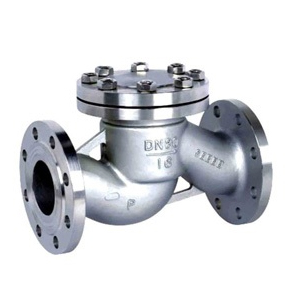

H41H/W升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用
应用规范
|
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
|
标志 |
GB/T12220 |
|
供货 |
JB/T7928 |
主要零件材料
|
阀体 |
阀盖 |
阀瓣 |
阀座 |
适用介质 |
适用温度
(≤℃) |
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+
Stellite12 |
0Cr18Ni9+
Stellite6 |
销酸类 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸类、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲铵液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+
Stellite12 |
ZG1Cr5Mo+
Stellite6 |
水、油品、蒸汽 |
550 |
主要外形尺寸
|
型号 |
公称压力PN
(Mpa) |
公称通径DN(mm) |
尺 寸(mm) |
重量
(Kg) |
|
L |
D |
D1 |
D2 |
b |
H |
Z-d |
|
H41H-16C
H41W-16P
H41W-16R |
1.6 |
25 |
160 |
115 |
85 |
65 |
16 |
71 |
4-14 |
3.3 |
|
32 |
180 |
135 |
100 |
78 |
18 |
84 |
4-18 |
5.O |
|
40 |
200 |
145 |
110 |
85 |
18 |
96 |
4-18 |
6.3 |
|
50 |
230 |
160 |
125 |
100 |
20 |
115 |
4-18 |
8.9 |
|
65 |
290 |
180 |
145 |
120 |
20 |
145 |
4-18 |
13.2 |
|
80 |
340 |
195 |
160 |
135 |
22 |
156 |
8-18 |
24 |
|
100 |
350 |
21 5 |
180 |
155 |
24 |
170 |
8-18 |
48 |
|
125 |
400 |
245 |
210 |
185 |
26 |
201 |
8-18 |
60 |
|
150 |
480 |
280 |
240 |
210 |
26 |
238 |
8-23 |
95 |
|
型号 |
公称压力PN(Mpa) |
公称通径DN(mm) |
尺 寸(mm) |
重量 |
|
L |
D |
D1 |
D2 |
D3 |
b |
H |
Z-d |
(Kg) |
|
H41H-25C
H41W-25P
H41W-25R |
2 5 |
20 |
150 |
105 |
75 |
55 |
105 |
16 |
105 |
4-14 |
5.5 |
|
25 |
160 |
115 |
85 |
65 |
115 |
16 |
115 |
4-14 |
6 |
|
32 |
180 |
135 |
100 |
78 |
130 |
18 |
130 |
4-18 |
9.1 |
|
40 |
200 |
145 |
110 |
85 |
145 |
18 |
135 |
4-18 |
11 |
|
50 |
230 |
160 |
125 |
100 |
155 |
20 |
150 |
4-18 |
15.2 |
|
65 |
290 |
180 |
145 |
120 |
180 |
22 |
160 |
8-18 |
22 |
|
80 |
310 |
195 |
160 |
135 |
1 95 |
22 |
170 |
8-18 |
30 |
|
100 |
350 |
230 |
190 |
160 |
230 |
24 |
195 |
8-23 |
44 |
|
125 |
400 |
270 |
220 |
188 |
270 |
28 |
255 |
8-25 |
65 |
|
150 |
480 |
300 |
250 |
218 |
300 |
30 |
255 |
8-25 |
99 | |
