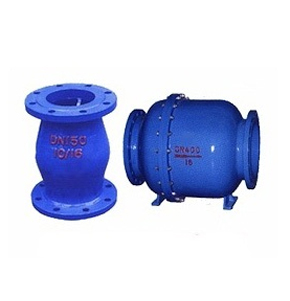

| HQ44X/HQ45X微阻球形止回阀 |
 |
|
| HQ44X/HQ45X微阻球形止回阀详细介绍 |
订购该产品 |
HQ44X微阻球形止回阀/ HQ45X微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
主要技术参数
|
型号 |
公称压力
（MPa） |
壳体试验
压力（MPa） |
密封试验
压力（MPd) |
阀体材料 |
球体材料 |
|
HQ44/45X-10 |
1.0 |
1.5 |
1.1 |
铸铁 |
碳钢包胶 |
|
HQ44/45X-16 |
1.6 |
2.4 |
1.76 |
主要外形尺寸
HQ44X微阻球形止回阀
|
HQ44X-10 16外形尺寸 |
|
公称通径 |
200 |
250 |
300 |
350 |
400 |
450 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
连接尺寸 |
法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 |
HQ45X微阻球形止回阀
|
HQ45X-10 16外形尺寸 |
|
公称通径 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
连接尺寸 |
法兰连接尺寸PNl 0MPa接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准 | |
