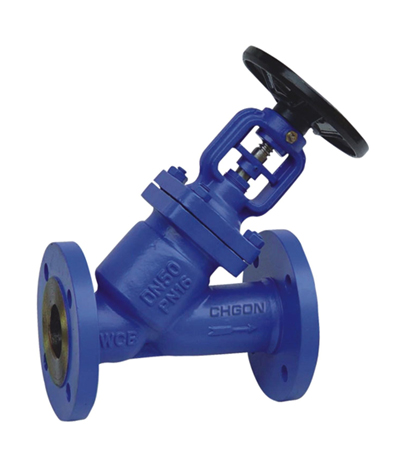

| 德标Y型直流式波纹管截止阀主要结构特点Structure characteristics
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好，使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指标，更直观；
6、零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
德标Y型直流式波纹管截止阀性能规范Performance standard
|
公称压力(MPa)
nominal pressure |
壳体试验压力(MPa)
shell test |
密封试验压力(MPa)
sealing test |
适用温度(℃)
suitable temp |
适用介质
suitable madium |
|
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等
water,steam,oil,etc. |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
德标Y型直流式波纹管截止阀主要零部件材料main parts materials
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
GS-C25、1.7363、1.4308、1.4408、1.4306、1.4301 |
|
2 |
阀瓣 disc |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
阀杆stem |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
轴销 Pin |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
5 |
波纹管组件bellows combination |
1Cr18Ni9Ti、304、316 |
|
6 |
阀盖Bonnte |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
|
7 |
填料 Packing |
柔性石墨 Flexible graphit、PTFE |
|
8 |
填料压盖 Gland |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
|
9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
|
10 |
手轮hand wheel |
WCB QT400-18 |
|
11 |
双头螺栓Boit |
ASTM A193-B7、A320-B8、A193-B8M |
|
12 |
六角螺母Nut |
ASTM A194-2H、A194-8、A194-8M |
|
13 |
垫片gasket |
柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE |
德标Y型直流式波纹管截止阀DWJ45H-16外形结构及主要连接尺寸
|
型号Mode |
DWJ45H、Y-16 |
|
压力等级
Pressure |
PN16 |
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 | |
