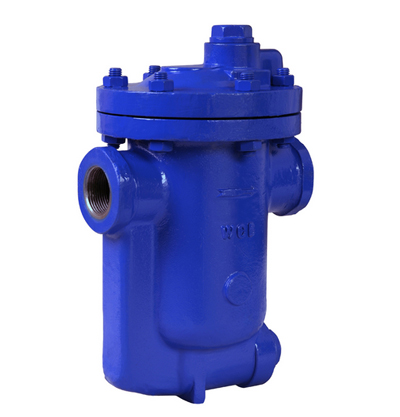

产品介绍：(上海杰一阀门有限公司) 倒吊桶式蒸汽疏水阀系列产品，经三至五年现场严苛测试证明，倒吊桶式蒸汽疏水阀对于抗水锤及防止水水锤逆流有明显成效，在业界已具有绝对的领先地位。本阀保持地原有的功能耐用特性外，减少配管时间、空间、管线泄漏，体积小，减少安装空间。
用途：对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。
型号：981,ER15H,SER25,CS15H,CS45H
制造标准：GB国标、ANSI、API美标
压力等级：1.6～6.4MPa
倒吊桶、阀座、过滤网材质：不锈钢
热敏感元件：哈氏合金
使用温度：0-350℃
制造口径：DN15～150
阀体材质：铸铁、碳钢、不锈钢
倒吊桶式蒸汽疏水阀【产品特点】
对凝结水的发生量适应性强．即可间歇排放．叉可 连续排放。无与伦比的SCCV关闭系统，独特设计，具有补偿杠 杆机械产生的误差，避免关闭时的钢性碰撞．关闭十 分可靠，寿命长久。
倒吊桶式蒸汽疏水阀【特点及性能】
1、对凝结水的发生量适应性强．即可间歇排放．叉可 连续排放。
2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠 杆机械产生的误差，避免关闭时的钢性碰撞．关闭十 分可靠，寿命长久
3、内部零件全部采用不锈钢制造，并且安装在阀盖 上，维修保养极为方便。
4、背压率高。(9 0％)。
5、汽水分离可靠(水汽经u型通道从阀下部进入)，阀 内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔．可 有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)。
倒吊桶式蒸汽疏水阀【产品用途】
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的Es5型适用于空调机、洗涤机器、染声机等。全不锈钢的Esu5型专为食品工业、医院用汽设备制造。
倒吊桶式蒸汽疏水阀【耐磨损的SCCV关闭方式】
SCCV关闭系统是自动定心，自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写．下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作
倒吊桶式蒸汽疏水阀【产品结构】
|
产品型号 |
公称通径
DN |
连接方式 |
使用压力范围
（ Mpa) |
高允许
温度℃ |
阀体材质 |
外形尺寸 |
|
L |
H1 |
H2 |
W |
|
ER15H |
15-15 |
内螺纹
ZG1/2"～11/2" |
0.01～0.3～0.7 |
350 |
WCB |
200 |
135 |
120 |
125 |
|
32-50 |
内螺纹
ZG1/4"～2" |
0.01～0.5～1.6 |
350 |
WCB |
205 |
140 |
160 |
140 |
|
ER45H |
15-20 |
法兰 |
0.01～0.3～0.7 |
350 |
WCB |
260 |
135 |
120 |
125 |
|
25 |
法兰 |
0.01～0.5～1.2 |
350 |
WCB |
270 |
135 |
120 |
125 |
|
32-40 |
法兰 |
0.05～0.7～1.6 |
350 |
WCB |
310 |
140 |
160 |
140 |
|
50 |
法兰 |
0.05～0.7～1.6 |
350 |
WCB |
315 |
140 |
160 |
140 |
|
SER25 |
15-50 |
承接焊 |
0.05～2.5～4.5～6.5 |
350 |
WCB |
300 |
210 |
180 |
345 |
|
15-50 |
法兰 |
0.05～2.5～4.5～6.5 |
350 |
WCB |
380 |
210 |
180 |
345 | |
