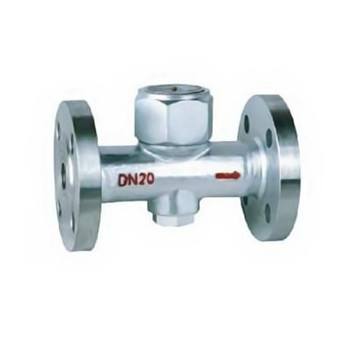

热动力圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门
热动力圆盘式疏水阀【结构特点】
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。
热动力圆盘式疏水阀【工作原理】
本疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
CS19/SLZ热动力圆盘式疏水阀【主要外形尺寸与连接尺寸】
|
产品型号 |
口径
(DN) |
连接方式 |
高允许温度℃ |
阀体材质 |
外形尺寸 |
|
CS19W6P |
6 |
螺纹 |
250℃ |
0Cr18Ni9 |
50 |
48 |
30 |
18 |
|
CS19W6P |
8 |
螺纹 |
250℃ |
0Cr18Ni9 |
50 |
48 |
30 |
18 |
|
CS19W6P |
10 |
螺纹 |
250℃ |
0Cr18Ni9 |
52 |
58 |
35 |
23 |
|
SLZ热动力型 |
6 |
螺纹 |
250℃ |
0Cr18Ni9 |
40 |
33 |
24 |
9 |
|
SLZ热动型 |
8 |
螺纹 |
250℃ |
0Cr18Ni9 |
40 |
33 |
24 |
9 |
|
SLZ热动型 |
10 |
螺纹 |
250℃ |
0Cr18Ni9 |
52 |
37 |
26 |
11 | |
