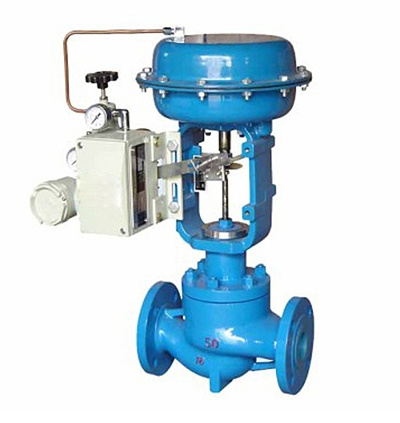

HTS单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。气动薄膜调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
阀 体
型式：直通单座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
单座调节阀材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
单座调节阀附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
|
