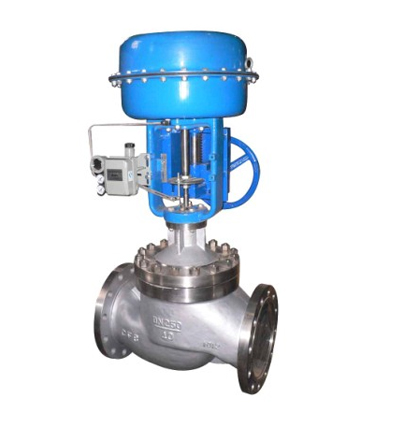

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。ZJHM型气动套筒调节阀结构组成[调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、偏心蝶阀等ZJHM型气动套筒调节阀种类： 按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
二、ZJHM型气动套筒调节阀概述调节机构主要技术参数
|
阀座直径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量
系数kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
流量特性 |
直线、等百分比 |
|
介质温度℃ |
-20～200(常温型)、-40～+250、-40～250（中温型） |
|
法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|
法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|
阀体
材质 |
PN
(MPa) |
0.6,1.6 |
HT200 |
|
4.0,6.0 |
（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|
可调比 |
50:1 | |
