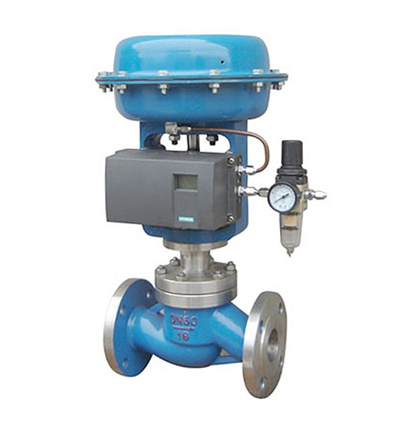

ZJHP/M精小型气动薄膜(单座）套简调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。
特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6.ZJHPW型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7.ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合
主要零件材料:
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
主要技术参数:
|
公称通径 DN mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程 L(mm) |
16 |
25 |
40 |
60 |
|
膜片有效面积 (cm2) |
280 |
400 |
600 |
1000 |
|
信号范围 (kPa) |
20 ～ 100 、 40 ～ 200 、80 ～ 240 |
|
气源压力 (MPa) |
0.14 、 0.25 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
50 |
|
允许泄漏量 |
硬阀座不平衡型： IV 级 软阀座： VI 级 |
|
公称压力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
|
工作温度 ( ℃ ) |
常温型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
|
散热型 |
-40 ～ 450 、 -60 ～ 450 |
|
高温型 |
300 ～ 560 |
|
低温型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
本产品性能指标贯彻GB/T4213-92标准
外形尺寸表
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
282 |
308 |
394 |
498 |
|
L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
|
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
|
H |
标准型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
|
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
|
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
|
散热高温型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 | |
