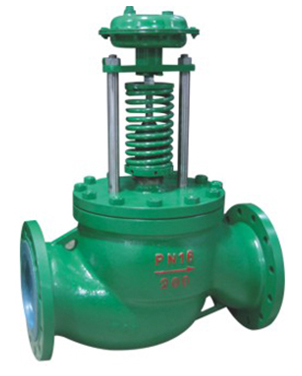

ZZYP型自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高 30%-40% ，效果显著。
特点:
无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 结构简单，维护工作量小；设定点可调且范围宽，便于用户在设定范围内连续调整；膜片式执行机械较气缸式机构检测精度高，动作灵敏；阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
主要零件材料
阀体：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
阀芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀杆：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
|
主要技术参数 |
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公称压力PN(Mpa) |
1.6、4.0、6.4 |
|
压力调节范围（MP a） |
15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500 |
|
流量特性（℃） |
快开 |
|
调节精度（％） |
±5 |
|
使用温度（℃） |
≤350 |
|
允许泄漏量 |
硬密封（1/h） |
单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级） |
|
软密封（m1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
|
减压比 |
大 |
10 |
|
小 |
1.25 | | |
