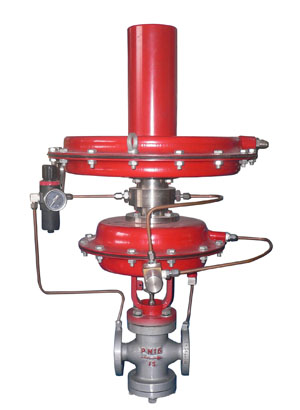

ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。
特点:
无需停止生产即可进行设定值的调整；
无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠
执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
阀体为四通形式，因而K、B型可通用一种阀体
主要技术参数:
注: 1、单座公称压力为0.1MPa，双座为1.0MPa。
2、双座差压调节范围为36～100KPa
|
公称通径DN（mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系统（KV） |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
额定行程（mm) |
6 |
8 |
10 |
15 |
20 |
|
公称压力PN（MPa) |
0.10、1.0 |
|
差压调节范围（KPa) |
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100 |
|
介质温度（℃） |
≤80 |
|
调节精度（%） |
≤10 |
|
允许泄漏 |
ZZCP/ZZVP |
10-4×阀额定容量（Ⅳ级） |
|
量（1/h) |
ZZCN |
5×10-3×阀额定容量（Ⅱ级） |
|
