一、产品介绍：
美标对夹式系列蝶阀市广泛适用于石油、化工、电力、钢铁治金等工业管道上作截断或调节介质流量用。安装方便，该阀门采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。
利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
D373H美标对夹式蝶阀该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，蝶板密封采用新型金属片与弹性材料，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。
二、采用标准：
设计标准 :API609-83
法兰连接尺寸:ANSI B16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82
适用温度: -40℃～425℃
驱动方式:手把、蜗轮、电动、气动、液动
适用介质: 水、蒸汽、气体、油品、硝酸、强氧化性介质、尿素、腐蚀性介质等
D373W凸耳式美标蝶阀采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82
D373W凸耳式美标蝶阀主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
阀杆 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |

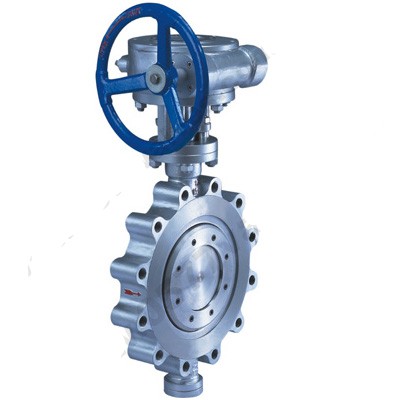

D373W凸耳式美标蝶阀
|
公称通径 |
结构长度
（标准值） |
外形尺寸
（参考值） |
连接尺寸
（标准值） |
参考重量
（kg） |
|
L |
H |
H0 |
D1 |
D2 |
M |
Z-d |
|
6" |
150 |
70 |
175 |
545 |
241.5 |
216 |
M20 |
8-22 |
28 |
|
8" |
200 |
71 |
210 |
615 |
298.5 |
270 |
M20 |
8-22 |
36 |
|
10" |
250 |
76 |
250 |
695 |
362 |
324 |
M24 |
12-25 |
53 |
|
12" |
300 |
86 |
285 |
830 |
432 |
381 |
M24 |
12-25 |
74 |
|
14" |
350 |
92 |
320 |
900 |
476 |
413 |
M27 |
12-29 |
110 |
|
16" |
400 |
102 |
355 |
980 |
540 |
470 |
M27 |
16-29 |
138 |
|
18" |
450 |
114 |
380 |
1030 |
578 |
533 |
M30 |
16-32 |
180 |
|
20" |
500 |
127 |
415 |
1110 |
635 |
584 |
M30 |
20-32 |
196 |
|
24" |
600 |
154 |
475 |
1305 |
749.5 |
692 |
M33 |
20-35 |
400 |
|
30" |
750 |
165 |
580 |
1525 |
914 |
857 |
M33 |
28-35 |
482 |
|
36" |
900 |
203 |
680 |
1765 |
1085 |
1022 |
M39 |
32-41 |
488 |
