"Y"型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.
可设计成"Y"型阀的有截止阀和止回阀.
"Y"型阀设计结构和特征
标达"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为针型、节流型、球型、止回型
相关压力：
·800LB
·900LB～2500LB
·800LB

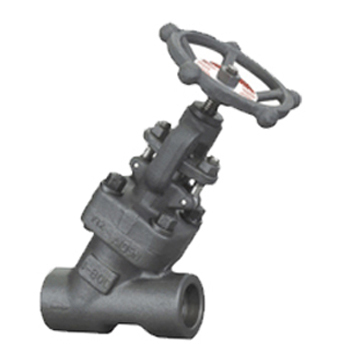

锻钢“Y”型 截止阀 800Lb
标准材质细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
5 |
阀盖 |
A105 |
A276 304 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
填料 |
柔性石墨 |
PTFE |
|
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
填料压板 |
A216WCB |
A351CF8 |
|
10 |
手轮 |
A197 |
|
11 |
铭牌 |
SS |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
阀杆螺母 |
A276410 |
|
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
16 |
销钉 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2＂ |
3/4＂ |
1＂ |
11/4＂ |
11/2＂ |
2＂ |
|
L |
98 |
111 |
120 |
140 |
140 |
170 |
|
H（开） |
175 |
215 |
254 |
305 |
305 |
365 |
|
W |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
5 |
6.3 |
7.6 |
9.8 |
13.8 |
14.0 |
锻钢“Y”型自密封截止阀 900Lb～2500lb
标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀杆 |
A182 F6 |
A182F304(L) |
A182F316(L) |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
填料 |
柔性石墨 |
PTFE |
|
6 |
密封圈 |
F182F304L |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
填料压套 |
A276 420 |
A182 F304 |
|
9 |
填料压板 |
A216WCB |
A351CF8 |
|
10 |
销钉 |
A276420 |
A182F304 |
|
11 |
活节螺栓 |
A193 B7 |
A193B16 |
A193B8 |
A1983 B8M |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
油嘴 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
14 |
阀杆螺母 |
A276 F410 |
|
15 |
阀盖 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
16 |
铭牌 |
SS |
|
17 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
手轮 |
A197 |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(开) |
333 |
333 |
332 |
408 |
406 |
524 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500LB | |
