Y"型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.
可设计成"Y"型阀的有截止阀和止回阀.

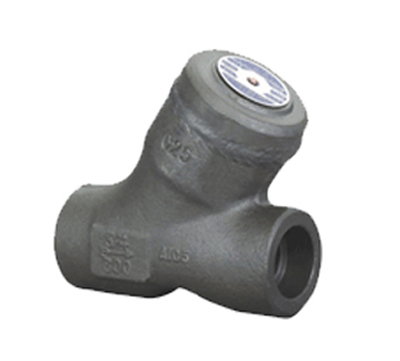

锻钢＂Ｙ＂ 型升降式止回阀 800LB
标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276 304(L) |
A276316(L) |
|
3 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
4 |
铭牌 |
SS |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
缩径 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
全径 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L |
98 |
98 |
110 |
120 |
140 |
140 |
170 |
200 |
|
H（开） |
85 |
85 |
95 |
105 |
114 |
114 |
132 |
145 |
|
重量 |
3.1 |
3.0 |
3.7 |
6.5 |
8.5 |
8.0 |
10.9 |
12.5 | |
